JD745X 型 PN10~PN25 多功能水泵控制阀安装在有高层建筑给水系统的水泵出口管道上，防止介质倒流，防止水锤及水击现象的产生。一阀兼具电动阀、逆止阀和水锤消除器三种功能，可有效地提高供水系统的安全可靠性。
【产品特点】
1、消除水锤效果好。将缓开、速闭、缓闭消除水锤的技术原理一体化，防止开泵水锤和停泵水锤的产生
2、操作方便。只需操作水泵电机启闭按钮，阀门即按照水泵操作规程实现自动开闭
3、节能效果好。阀体采用了全通道流线型直流式设计，压力损失小，流量大，且体积小，重量轻
主要外形和连接尺寸
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| L | 205 | 216 | 250 | 320 | 365 | 415 | 500 | 605 | 698 | 787 | 914 | 978 | 978 | 1150 |
| H | 293 | 328 | 364 | 418 | 481 | 543 | 673 | 729 | 927 | 957 | 1188 | 1218 | 1256 | 1600 |

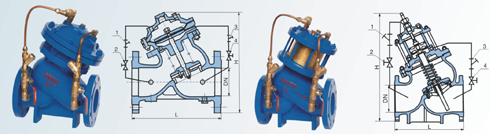

【结构图片】

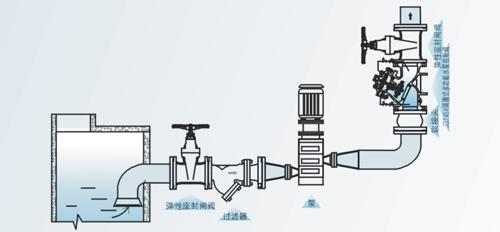

【安装示意图】
