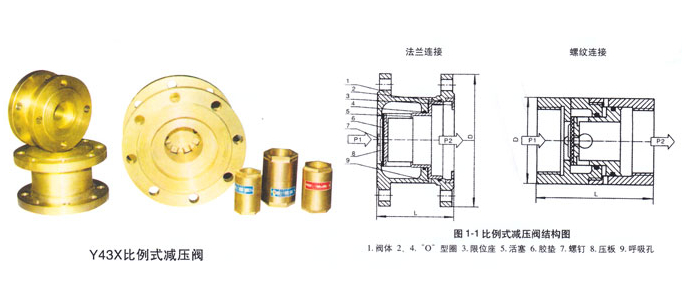

Y43X比例式减压阀


Y43X比例式减压阀工作原理:


  Y43X比例式减压阀在进口压力P1的作用下,浮动活塞被推开,介质通过。由于活塞两端截面积不同而造成的压力差改变了阀后的压力,也就是在管路有压力的情况下,活塞两端的面积比构成了阀前与阀后的压力比。无论阀前压力如何变化,阀后静压及动压按比例可减至相应的压力值。


  Y43X比例式减压阀安装要求:


  ◎减压阀可垂直或水平安装,安装中应注意减压阀进水方向。不可颠倒。


  ◎减压阀前应设计和安装过滤器,以便保护减压阀,延长使用寿命。安装减压阀之前必须对管路系统进行冲洗清理。以防止焊渣、氧化皮等脏物流入阀门,影晌阀门正常工作。


  ◎减压阀前应设截止阀,一般安装在过滤器前。便于维修时切断水源。为保证产品的正常维护和不间断供水。应采用并联安装方式。此时减压阀前后应设置截止阀。


  ◎减压阀前后如设置压力表,压力表与减压阀门进口或出口端应保持5DN以上距离。


  ◎减压阀出水端可设置软接头,便于安装维修。


  ◎减压阀内部为精密组件,运输及安装过程中切不可用力摔打。减压阀内部有橡胶材料,运输、存放及安装时均应远离炽热环境(如电器焊等),防止橡胶过早老化。
