Y型过滤器





一、 Y型过滤器产品概述:


  Y型过滤器可有效去除管路流体中的机械杂质,用于过滤对不锈钢或铸铁无腐蚀作用的流动液体。


  二、 运用场合


  Y型过滤器适用于循环冷却水系统、热交换系统、空调制冷系统、集中供暖系统、热水锅炉系统等,适用行业包括建筑、化工、电力、冶金、橡胶、造纸、轻纺、煤炭、食品等行业。过滤器要求流经水处理仪的介质温度不可超过225℃;


  三、Y型过滤器产品特点:


  1、结构简单,可靠性强;


  2、拆装方便,易清洗、维护;


  3、滤网规格多,满足不同场合过滤要求;


  4、价格低廉,使用寿命长。


  四、Y型过滤器产品型号说明:


  该设备按进出水口公称通径分,常规产品有DN50mm ~DN600mm等共14种规格;公称压力为1.6MPa;按结构形式分为Y型和T型两种。

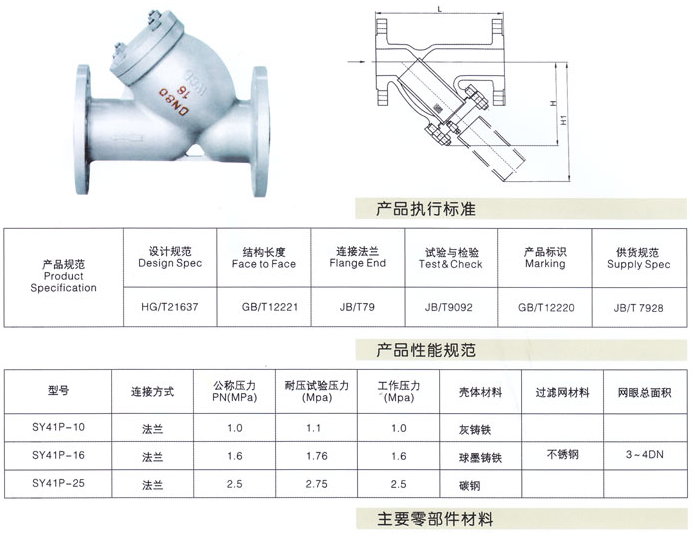

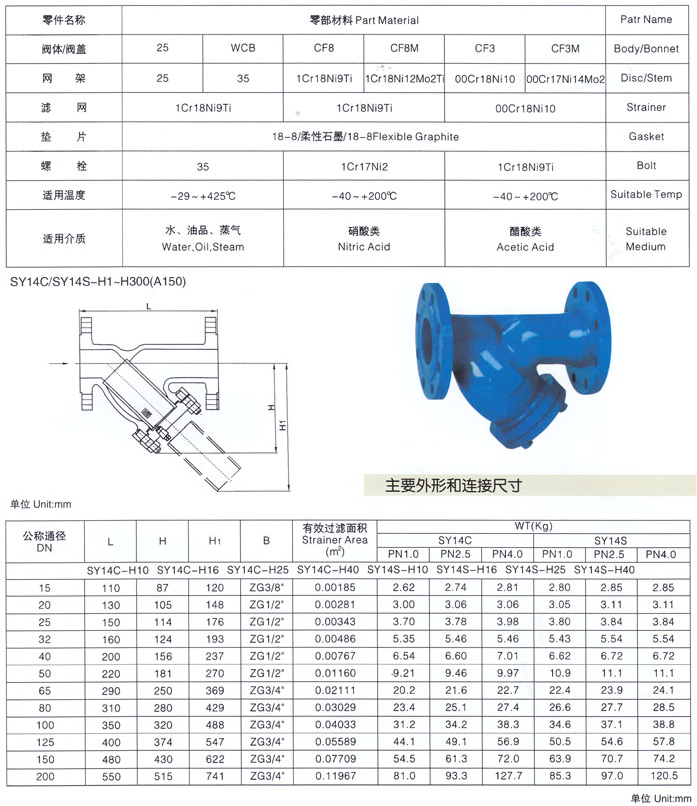

  五、Y型过滤器结构及外形尺寸:


  该产品主要由进出口法兰、壳体、过滤部件和法兰盖等组成,其基本结构及外形尺寸如图所示。将法兰盖取下,即可取出过滤部件进行清洗,除去滤网上截留下来的杂质。


  六、Y型过滤器技术性能参数:


  公称压力:1.6MPa(其他规格可特制);


  工作温度:≤225℃;


  滤网规格:10~120目/英寸可选,默认规格为20目。


  七、Y型过滤器安装、使用:


  1. 安装时应注意使壳体上的箭头方向(水平或向下)与介质的流动方向一致,并使法兰盖始终向下,以便于开盖时排污;


  2. 建议设置旁通,以便在过滤器进行清洗或故障时不影响系统的正常运行;


  3. 过滤器与执行机构或仪表之间应有一定距离,一般为公称通径的6~10倍以上;


  4. 过滤器与水处理设备配套使用时,应安装在水处理设备进水口之前;


  5. 过滤部件须定期清洗,清洗周期及清洗剂由用户根据使用条件自行决定。
